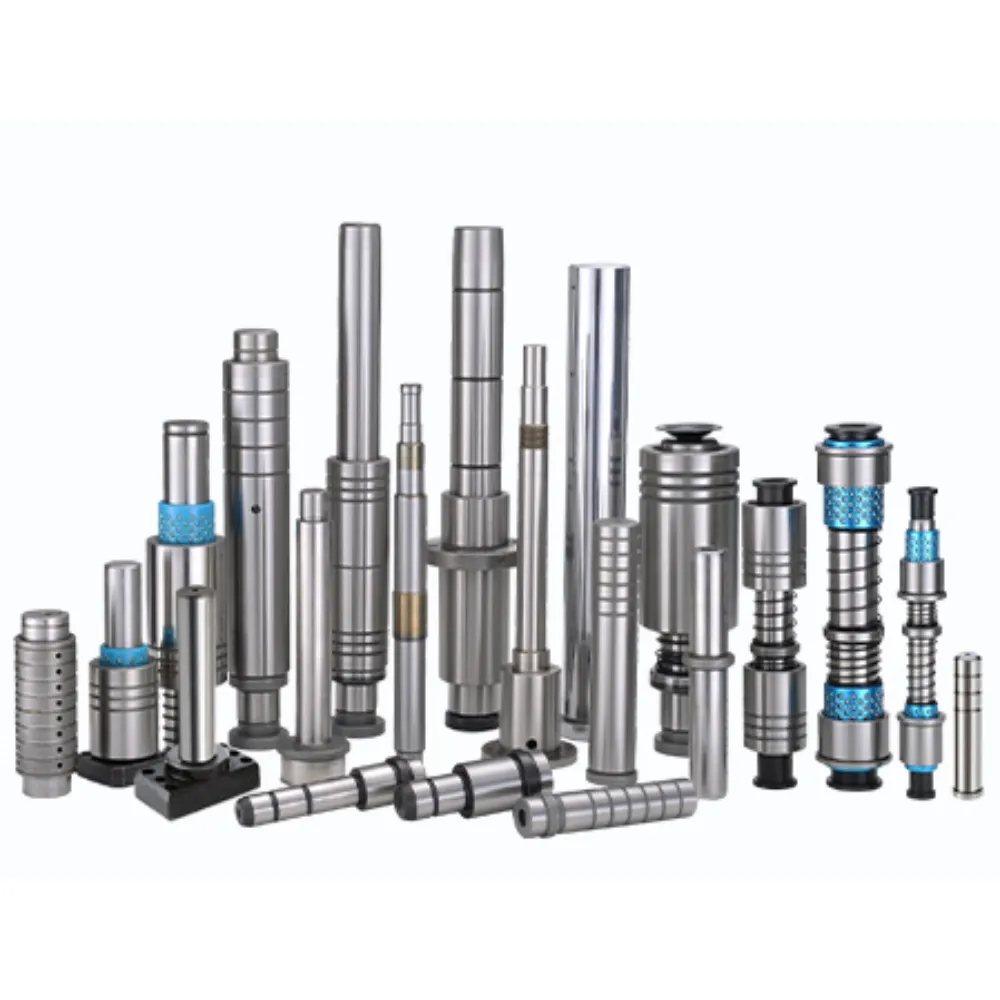

Pilar guía de 30 mm
El pilar guía de 30 mm es un componente central de posicionamiento utilizado en moldes de precisión y sistemas industriales de herramientas. Garantiza una alineación precisa entre piezas móviles del molde, manteniendo un rendimiento de guiado constante durante ciclos de producción repetidos. Construido con acero aleado endurecido con mecanizado fino, ofrece una fuerte resistencia estructural y un funcionamiento estable en entornos exigentes. El componente es adecuado para diversos conjuntos de molde y ofrece un rendimiento fiable tanto en aplicaciones de estampado de alta velocidad como de moldeo por inyección.
Descripción del producto
Introducción
El pilar guía de 30 mm es un componente de molde diseñado con precisión diseñado para asegurar una alineación precisa y una guía estable en sistemas de herramientas industriales. Se utiliza ampliamente en moldes de inyección, matrices de estampación y fundición a presión donde es fundamental mantener una posición consistente entre los conjuntos de molde superior e inferior. Fabricado con acero endurecido de alta calidad y procesado con rectificado fino, ofrece una excelente precisión dimensional y durabilidad a largo plazo bajo condiciones de trabajo continuo.
Con una resistencia al desgaste excepcional y alta dureza, el pilar guía de 30 mm ayuda a reducir la fricción y mejorar la eficiencia general del funcionamiento del molde. Su acabado superficial liso garantiza un movimiento estable cuando se combina con casquillos guía, minimizando el desgaste mecánico y prolongando la vida útil de todo el sistema de molde. El producto es adecuado para entornos de producción de alta velocidad y alta carga, manteniendo la precisión incluso tras ciclos repetidos.
Este pilar guía puede personalizarse en longitud, tolerancia y calidad de material para adaptarse a diferentes requisitos industriales. Es compatible con normas internacionales de molde como ISO, DIN y JIS, lo que lo hace adecuado para aplicaciones globales. Ya sea utilizado en la fabricación de automóviles, herramientas de precisión o líneas de producción automatizadas, el pilar guía de 30 mm proporciona un rendimiento fiable y una precisión constante para los sistemas de molde modernos.
Especificaciones
| Parámetro | Valor |
|---|---|
| Diámetro | 30 mm |
| Rango de longitud | 100–1000 mm |
| Calidad del material | SUJ2 / 100Cr6 / GCr15 |
| Dureza | 58–62 HRC |
| Rugosidad superficial | Ra 0,2–0,8 μm |
| Tolerancia de rectitud | ≤ 0,005 mm |
| Tolerancia a la redondez | ≤ 0,003 mm |
| Tratamiento térmico | Endurecido a través / endurecido en la casina |
| Tipo de aplicación | Alineación del molde / guía de troqueles |
| Entorno de trabajo | Estampado / moldeo por inyección de alta velocidad |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Alta estabilidad dimensional
El pilar guía de 30 mm mantiene una excelente consistencia dimensional bajo cargas elevadas, asegurando una alineación precisa del molde y reduciendo desviaciones durante ciclos industriales continuos de larga duración.
Resistencia al desgaste mejorada
Mediante un tratamiento térmico avanzado y un acabado superficial, el pilar guía resiste eficazmente la abrasión, minimizando daños superficiales y prolongando la vida útil en entornos de moldeo de alta fricción.
Rendimiento de guiado suave
El rectificado de precisión garantiza un contacto superficial ultra suave, permitiendo un movimiento estable con los casquillos guía y reduciendo la resistencia, las vibraciones y el desgaste mecánico durante el funcionamiento del molde.
Soporte fiable de alta carga
Diseñado para condiciones de producción exigentes, el pilar guía proporciona una sólida integridad estructural, manteniendo una posición precisa incluso bajo alta presión y ciclos repetidos de estampado o inyección.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
P1: ¿Para qué se usa un pilar guía de 30 mm?
Se utiliza para una alineación precisa en moldes de inyección, matrices de estampación y sistemas de herramientas para asegurar un movimiento estable y preciso del molde.
P2: ¿Qué materiales se utilizan para los pilares guía?
Los materiales comunes incluyen acero endurecido como GCr15, SUJ2 o 100Cr6, que ofrecen alta resistencia y resistencia al desgaste.
P3: ¿Se puede personalizar la longitud?
Sí, el pilar guía de 30 mm puede personalizarse en longitud, tolerancia y especificaciones según diferentes requisitos de molde.
P4: ¿Es compatible con los estándares internacionales?
Sí, es compatible con los estándares ISO, DIN y GIS, y también puede igualar los sistemas HASCO y DME.
P5: ¿Cuánto dura la vida útil?
Con un tratamiento térmico y mantenimiento adecuados, ofrece una larga vida útil incluso en condiciones de producción de alta carga y alta frecuencia.
