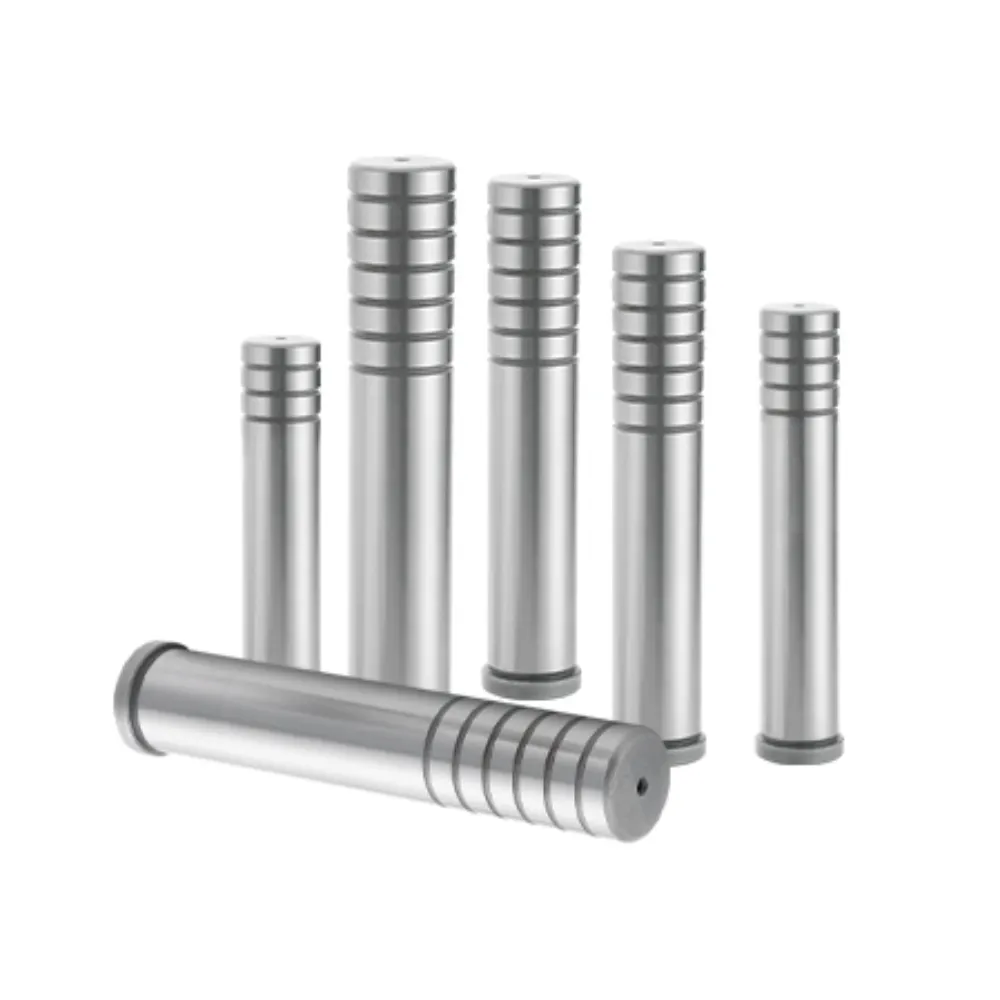

Pilar guía inferior
El pilar guía inferior se utiliza en ensamblajes de base de molde para mantener una alineación precisa entre secciones móviles del molde. Desempeña un papel importante para garantizar una guía estable durante los ciclos de moldeo por inyección, ayudando a mantener una posición consistente y un funcionamiento mecánico fluido. Fabricado en acero tratado térmicamente, ofrece una resistencia fiable y resistencia a la deformación. Su superficie finamente mecanizada reduce la fricción y mantiene un rendimiento estable, lo que la hace adecuada para entornos de producción industrial continua que requieren un control preciso del movimiento del molde.
- Control de precisión de la alineación de bases: Mantiene la estabilidad exacta de posicionamiento del molde
- Alta resistencia estructural a la carga: Soporta una fuerte presión operativa en el molde
- Rendimiento optimizado de contacto deslizante: Reduce la fricción durante los ciclos de movimiento
- Fiabilidad constante en el ciclo de producción: Garantiza un funcionamiento estable a largo plazo
Descripción del producto
Introducción
El pilar guía inferior es un componente de precisión utilizado en sistemas de base de molde para asegurar una alineación precisa entre las mitades superior e inferior del molde. Se instala en la placa inferior del molde y funciona como parte del sistema de guía durante las operaciones de moldeo por inyección. Su función principal es mantener una posición estable y un movimiento fluido durante los ciclos repetidos de apertura y cierre, ayudando a mejorar la precisión general del molde y la consistencia operativa.
Fabricado con acero aleado endurecido de alta calidad con rectificado de precisión, el pilar guía inferior proporciona excelente resistencia, resistencia al desgaste y estabilidad dimensional. La superficie finamente terminada reduce la fricción entre componentes móviles, asegurando un guiado suave incluso bajo condiciones de producción continua y alta carga. Esto mejora la fiabilidad del funcionamiento del molde y ayuda a prolongar la vida útil de todo el sistema de herramientas.
El pilar guía inferior puede personalizarse en diámetro, longitud y tolerancia para cumplir con requisitos específicos de diseño del molde. Es compatible con normas internacionales como ISO, DIN y JIS, y también puede producirse según las especificaciones OEM. Ampliamente utilizado en moldes para automóviles, sistemas de inyección de plástico y equipos industriales de herramientas, ofrece un rendimiento de alineación consistente y una durabilidad fiable en entornos de fabricación modernos.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Pilar guía inferior |
| Tipo | Entrada Guía Inferior / Inferior |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD acero |
| Dureza | HRC 58–62 |
| Tratamiento de superficies | Rectificado de precisión / tratamiento térmico |
| Rectitud | ≤ 0,005 mm |
| Redondez | ≤ 0,003 mm |
| Concentricidad | ≤ 0,01 mm |
| Rango de longitud | 100 mm – 1000 mm (personalizable) |
| Tolerancia | Dibujo estándar ISO / DIN o OEM |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Posicionamiento estable de la base del molde
Garantiza una posición segura de la estructura inferior del molde, manteniendo una precisión consistente en la alineación durante ciclos repetidos de apertura y cierre en las operaciones de moldeo por inyección.
Soporte de Carga Estructural Mejorado
Proporciona un soporte sólido para los componentes base del molde, distribuyendo la fuerza mecánica de manera uniforme y reduciendo la concentración de esfuerzos durante procesos de producción a alta presión.
Mejora en la resistencia al desgaste
El tratamiento de superficies endurecidas minimiza la abrasión, manteniendo un contacto de guiado suave y prolongando la vida útil bajo condiciones de funcionamiento industrial continuo.
Estabilidad operativa fiable a largo plazo
Mantiene una precisión constante en la guía durante periodos prolongados de producción, garantizando un rendimiento fiable y reduciendo la frecuencia de mantenimiento en los sistemas de molde.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
P1: ¿Para qué se usa un pilar guía inferior?
Se utiliza en sistemas de base de molde para asegurar una alineación precisa entre los componentes superiores e inferiores del molde durante la operación.
P2: ¿Qué materiales se utilizan habitualmente?
Normalmente está fabricado en acero endurecido como GCr15, SUJ2 o 100Cr6, ofreciendo resistencia y resistencia al desgaste.
P3: ¿Se puede personalizar?
Sí, el diámetro, la longitud y la tolerancia pueden personalizarse según los diferentes requisitos de diseño del molde.
P4: ¿Es compatible con sistemas de molde estándar?
Sí, es compatible con las normas ISO, DIN y JIS y se adapta a la mayoría de los sistemas de base de moldes por inyección.
P5: ¿Dónde se usa comúnmente?
Se utiliza ampliamente en moldes automotrices, moldes de inyección de plástico y sistemas industriales de herramientas que requieren una alineación precisa.
