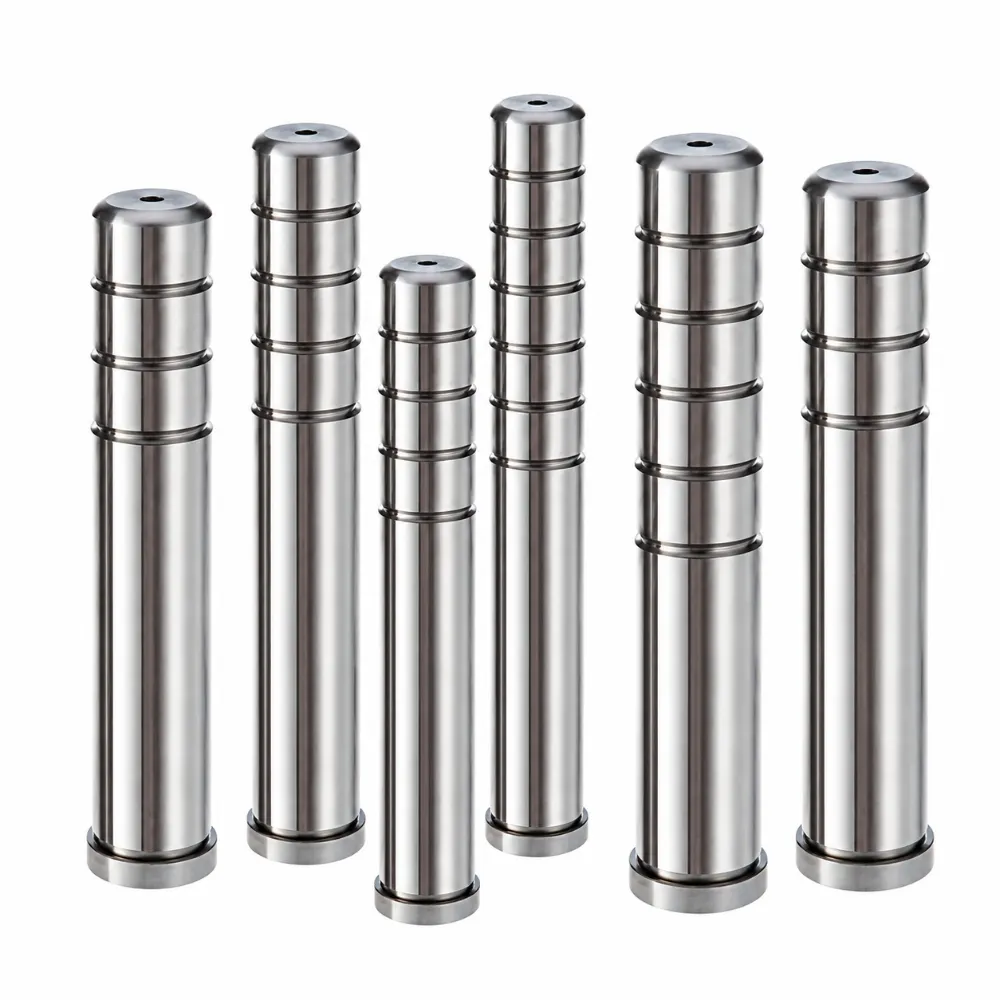

Pilar guía para moldes de estampado metálico
El pilar guía del molde de estampado metálico está diseñado para soportar una alineación precisa de los troqueles en aplicaciones de conformado y estampado de metales. Garantiza un movimiento controlado entre secciones de troqueles, ayudando a mantener la precisión de producción y la estabilidad operativa. Construido con acero tratado térmicamente, ofrece una excelente durabilidad y resistencia a tensiones mecánicas repetidas. La superficie pulida de precisión favorece una acción de guiado suave y un rendimiento fiable durante procesos de fabricación continuos. Se utiliza ampliamente en herramientas de estampado que requieren una alineación fiable y una vida útil prolongada.
- Rendimiento estable en operación a alta velocidad: Mantiene la precisión durante ciclos rápidos de estampado
- Diseño de capacidades mejoradas de distribución de cargas: Equilibra la fuerza entre los componentes del dado de manera uniforme
- Estructura de durabilidad de larga vida útil: Extiende la vida útil operativa bajo un uso intensivo
- Control de movimiento suave de acoplamiento del troquel: Garantiza una alineación consistente durante los ciclos de movimiento
Descripción del producto
Introducción
El pilar guía del molde de estampado metálico es un componente esencial utilizado en los moldes de estampado para asegurar una alineación precisa entre las secciones superior e inferior del molde. Desempeña un papel vital en mantener un movimiento preciso durante las operaciones de punzonamiento, blanking y conformado. Al proporcionar una guía estable durante todo el proceso de estampado, ayuda a mejorar la consistencia en la producción, reducir la variación dimensional y apoyar un rendimiento eficiente de las herramientas en entornos de fabricación exigentes.
Fabricado con acero aleado endurecido de alta calidad y procesado mediante rectificado de precisión, el pilar guía de molde de estampado metálico ofrece excelente resistencia al desgaste, resistencia y estabilidad dimensional. Su acabado superficial liso minimiza la fricción entre los componentes guiadores, asegurando un movimiento fiable durante el funcionamiento continuo. La estructura robusta está diseñada para soportar cargas de impacto repetitivas que se encuentran comúnmente en aplicaciones de estampado de alta velocidad, ayudando a prolongar la vida útil de las herramientas y reducir los requisitos de mantenimiento.
El pilar guía del molde de estampación metálica está disponible en varios diámetros y longitudes para adaptarse a diferentes configuraciones de troqueles. Puede producirse según especificaciones ISO, DIN, JIS o personalizadas para cumplir con requisitos industriales específicos. Ampliamente utilizado en la producción de piezas de automóvil, fabricación de hardware electrónico, componentes de electrodomésticos y las industrias de conformado de metales de precisión, proporciona un rendimiento fiable en la alineación y una fiabilidad operativa a largo plazo para sistemas modernos de estampado y herramientas.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Pilar guía para moldes de estampado metálico |
| Tipo de producto | Poste guía / Pilar guía |
| Material | SUJ2 / GCr15 / 100Cr6 |
| Dureza | HRC 58–62 |
| Acabado superficial | Terreno de Precisión |
| Rugosidad superficial | Ra 0,2–0,8 μm |
| Rectitud | ≤ 0,005 mm |
| Redondez | ≤ 0,003 mm |
| Rango de diámetro | 10 mm – 80 mm |
| Rango de longitud | 80 mm – 1200 mm |
| Tolerancia | Norma ISO / DIN |
| Servicio personalizado | Disponible |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Capacidad superior de resistencia al impacto
Diseñado para soportar fuerzas repetitivas de estampado, manteniendo la integridad estructural y un rendimiento de guiado fiable bajo exigentes operaciones de conformado metálico de alta velocidad.
Control de movimiento de precisión del troquel
Proporciona una guía precisa durante todo el ciclo de estampado, asegurando un recorrido suave del troquel y mejorando la consistencia en la producción de componentes metálicos terminados.
Reducción de los requisitos de mantenimiento de las herramientas
Los materiales de alta calidad y el acabado de precisión ayudan a minimizar el desgaste, reduciendo la frecuencia de mantenimiento y reduciendo los tiempos de inactividad en entornos industriales de fabricación.
Adaptable a varios sistemas de dados
Disponible en múltiples tamaños y especificaciones, permitiendo una integración fluida en diferentes matrices de estampación y aplicaciones personalizadas de moldeado metálico.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas más frecuentes
P1: ¿Para qué se usa un pilar guía para moldes de estampado metálico?
Se utiliza para asegurar una alineación precisa y un movimiento suave entre los troqueles de estampado superior e inferior durante las operaciones de conformado de metales.
P2: ¿Qué materiales se utilizan habitualmente?
Normalmente está fabricado con acero aleado endurecido como GCr15, SUJ2 o 100Cr6 para su alta resistencia y resistencia al desgaste.
P3: ¿Se puede personalizar?
Sí, el diámetro, la longitud, la dureza y la tolerancia pueden personalizarse según los diferentes requisitos del troquel de estampación.
P4: ¿Es adecuado para producción a alta velocidad?
Sí, está diseñado para entornos de estampado de alta velocidad con un rendimiento estable bajo cargas de impacto continuas.
P5: ¿Dónde se usa comúnmente?
Se utiliza ampliamente en piezas de automóviles, herrajes electrónicos, componentes de electrodomésticos y en las industrias de estampado de metales de precisión.
