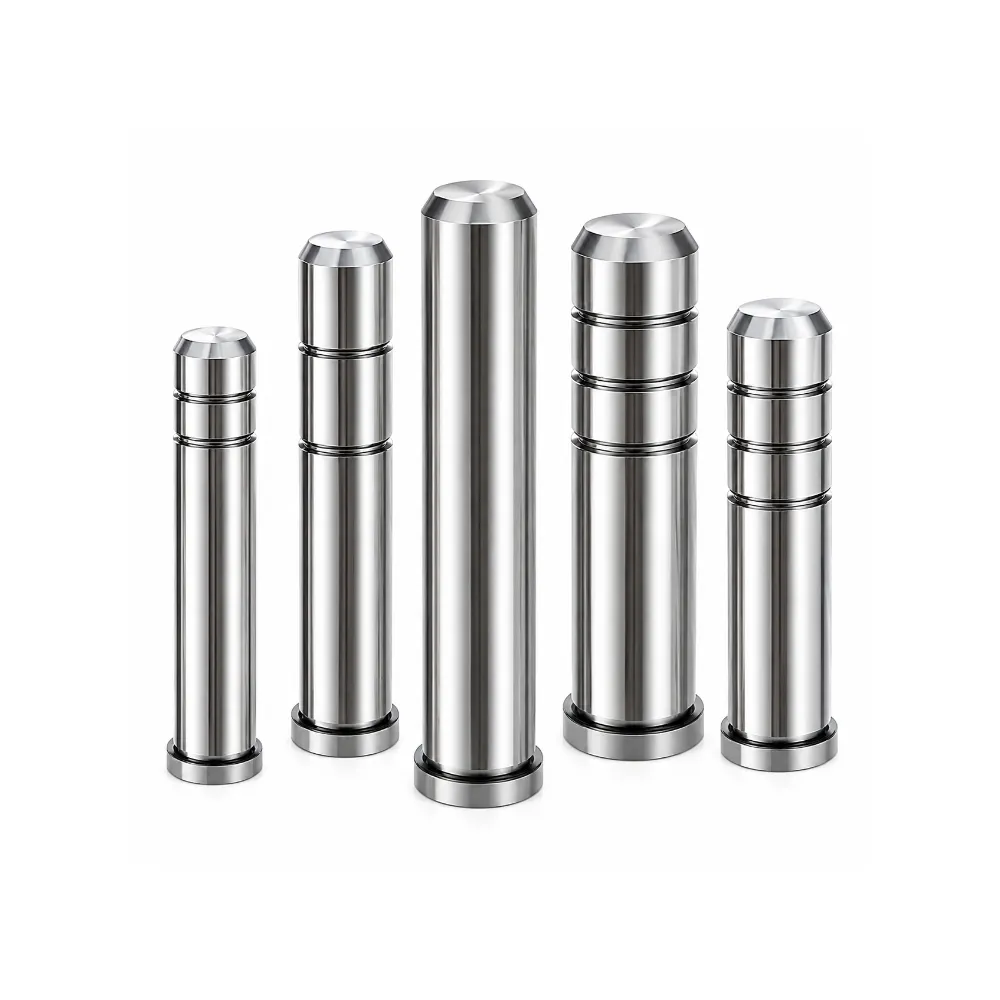

Pilar guía angular de molde de plástico
El Pilar Guía Angular para Moldes de Plástico está diseñado para sistemas de moldeo que requieren un movimiento angular controlado y una guía mecánica precisa. Su diseño mecanizado de precisión ayuda a dirigir los componentes móviles del molde manteniendo una posición estable durante los ciclos de producción. Fabricado con acero endurecido de alta calidad, ofrece excelente resistencia, resistencia al desgaste y consistencia dimensional.
- Mantiene un movimiento preciso de los componentes angulares: Garantiza un guiado controlado durante la operación en moho.
- Diseñado para mecanismos avanzados de molde: Soporta sofisticados sistemas de deslizamiento y acción.
- Proporciona estabilidad de posicionamiento mecánico consistente: Ayuda a mantener una alineación fiable durante todo el uso.
- Adecuado para entornos de producción continua: Ofrece un rendimiento fiable durante una operación prolongada.
Descripción del producto
Introducción
El Pilar Guía Angular para Moldes de Plástico es un componente de molde de precisión diseñado para proporcionar una guía controlada y un posicionamiento preciso para mecanismos de movimiento inclinados en moldes de inyección de plástico. Desempeña un papel importante en el soporte de sistemas de deslizamiento, conjuntos de acción lateral y estructuras complejas de molde que requieren movimiento angular guiado. Al asegurar una alineación precisa durante la operación del molde, ayuda a mejorar la precisión del moldeado, reducir el desgaste de los componentes y mantener una calidad de producción constante.
Fabricado con acero de rodamientos premium como SUJ2 o GCr15, el Pilar Guía Angular de Molde de Plástico se somete a procesos de mecanizado de precisión, tratamiento térmico, rectificado y pulido para lograr una dureza, estabilidad dimensional y resistencia al desgaste excepcionales. La superficie con acabado de precisión favorece una interacción fluida con los componentes acoplados, reduciendo la fricción y apoyando un control de movimiento preciso. Su construcción reforzada garantiza un rendimiento fiable y una larga vida útil bajo condiciones de funcionamiento industrial continuo.
Los pilares guía angulares para moldes de plástico se utilizan ampliamente en moldes plásticos para automóviles, carcasas de electrónica de consumo, componentes de dispositivos médicos, productos de envase, electrodomésticos y aplicaciones de ingeniería de precisión. Disponibles en varios diámetros, longitudes y configuraciones angulares, pueden integrarse en diferentes diseños de moldes y mecanismos de corredera. Existen servicios de fabricación personalizados para cumplir con los requisitos OEM, proporcionando soluciones de guía fiables para sistemas avanzados de moldeo por inyección y entornos de producción de alto volumen.
Especificaciones
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Pilar guía angular de molde de plástico |
| Material | Acero para cojines SUJ2 / GCr15 |
| Acabado superficial | Pulido de Precisión y Pulido |
| Dureza | HRC 58-62 |
| Rango de diámetro | Ø12 mm – Ø80 mm |
| Rango de longitud | 80 mm – 800 mm |
| Configuración del ángulo | Personalizado disponible |
| Rectitud | ≤0,005 mm/100 mm |
| Tratamiento de superficies | Chrome Duro Opcional |
| Tipo de instalación | Montado en molde |
| Pendiente de precisión | Alta Precisión |
| Condiciones de funcionamiento | Producción continua |
| Vida útil | Uso industrial a largo plazo |
| Personalización | OEM y ODM disponibles |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Control de guiado angular preciso
Proporciona una guía direccional precisa para movimientos de moldes en ángulo, ayudando a mantener una posición estable y mejorar la precisión operativa en sistemas avanzados de herramientas.
Soporta mecanismos complejos de acción lateral
Diseñado para moldes que incorporan deslizadores y conjuntos de acción lateral, asegurando un movimiento coordinado y una funcionalidad fiable durante procesos de producción exigentes.
Estabilidad Estructural Mejorada
La construcción robusta ayuda a mantener un rendimiento de guiado constante bajo cargas operativas variables, al tiempo que mantiene la fiabilidad mecánica a largo plazo.
Mejora de la eficiencia del mecanismo del molde
Un diseño optimizado contribuye a una interacción de componentes más fluida, ayudando a aumentar la eficiencia general del molde y apoyando operaciones de fabricación ininterrumpidas.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas más frecuentes
¿Qué es un pilar guía angular para moldes de plástico?
Un Pilar Guía Angular para Molde de Plástico es un componente de molde de precisión utilizado para guiar y apoyar el movimiento angular en sistemas de núcleo deslizante y mecanismos de moldes de acción lateral.
¿Cuál es la función de un pilar guía angular?
Su función principal es proporcionar una guía y posicionamiento precisos para los componentes móviles del molde, asegurando un movimiento angular suave y controlado durante el funcionamiento del molde.
¿Qué materiales se utilizan habitualmente para los pilares guía angulares de moldes de plástico?
Los pilares guía angulares para moldes de plástico suelen fabricarse con acero de rodamiento de alta calidad como SUJ2 o GCr15, ofreciendo excelente dureza, resistencia al desgaste y durabilidad.
¿Se pueden personalizar los pilares guía angulares de moldes de plástico?
Sí. Se pueden fabricar diámetros personalizados, longitudes, configuraciones angulares, tratamientos superficiales y especificaciones de tolerancia según los planos del cliente y los requisitos del molde.
¿Dónde se utilizan habitualmente los pilares guía angulares para moldes de plástico?
Se utilizan ampliamente en moldes de automóviles, moldes de electrónica de consumo, moldes para dispositivos médicos, moldes de envase, moldes para electrodomésticos y otras aplicaciones de moldeo por inyección de precisión.
