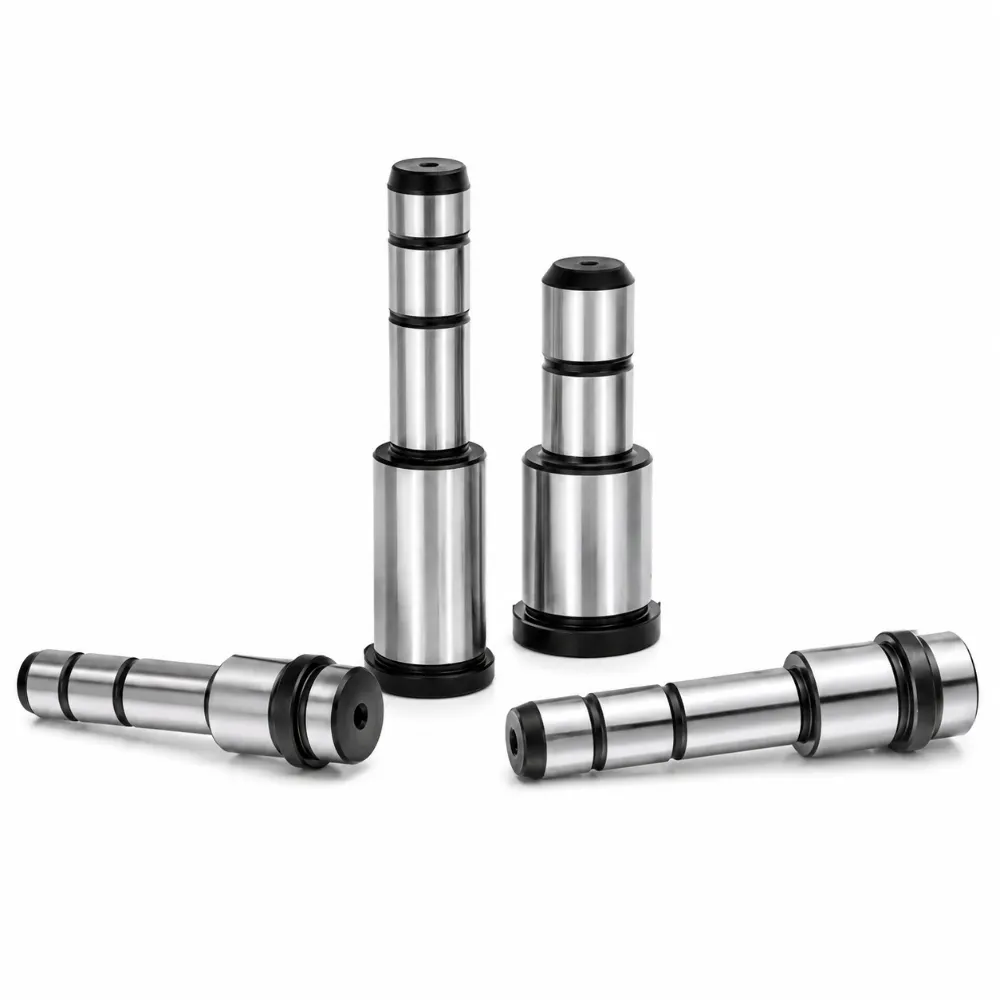

Poste guía de hombro
El poste guía de hombro está diseñado para proporcionar un guiado preciso y un montaje seguro dentro de los conjuntos de moldes y troqueles. Su configuración de hombro ofrece soporte adicional de posicionamiento, ayudando a mantener una alineación precisa de los componentes durante la operación. Fabricado con acero de alta calidad y avanzados procesos de acabado, ofrece una excelente resistencia, consistencia dimensional y fiabilidad operativa. Adecuado para una variedad de sistemas de herramientas industriales, este guión permite un movimiento suave, un rendimiento fiable y una durabilidad a largo plazo en aplicaciones que requieren una guía estable y un posicionamiento mecánico preciso.
- Soporte de posicionamiento preciso de la instalación: Ayuda a mantener una alineación precisa del conjunto de forma consistente.
- Fuerte retención bajo cargas de trabajo: Proporciona estabilidad fiable durante la operación continua.
- Optimizado para la integración de bases de molde: Encaja en diversas herramientas y estructuras de moldes.
- Rendimiento fiable a lo largo de los ciclos de producción: Garantiza un funcionamiento constante durante un uso prolongado.
Descripción del producto
Introducción
El poste guía de hombro es un componente de guía de precisión ampliamente utilizado en troqueles de estampado, bases de moldes, juegos de matriz y sistemas de herramientas industriales. Con un diseño de hombro integrado, proporciona una posición segura y un soporte fiable durante la instalación, asegurando al mismo tiempo una alineación precisa entre los componentes móviles del molde. La estructura de hombro ayuda a simplificar el montaje y mejora la estabilidad general, haciéndola adecuada para aplicaciones que requieren precisión de guiado constante y un rendimiento operativo fiable.
Fabricado con acero de rodamientos premium como SUJ2 o GCr15, el poste guía de hombro pasa por procesos de mecanizado de precisión, tratamiento térmico, rectificado y pulido para lograr una excelente dureza, precisión dimensional y resistencia al desgaste. La superficie endurecida mejora la durabilidad bajo ciclos de funcionamiento repetidos, mientras que el acabado pulido de precisión favorece un movimiento suave y una reducción de la fricción. Estas características ayudan a mantener la precisión a largo plazo y a garantizar un rendimiento estable en entornos de producción exigentes.
Los postes guía de hombro se utilizan comúnmente en troqueles de estampado automotriz, moldes de componentes electrónicos, equipos de fabricación de electrodomésticos, matrices progresivas, conjuntos de herramientas de precisión y maquinaria industrial. Disponibles en múltiples diámetros, longitudes y configuraciones de hombro, pueden adaptarse a una amplia variedad de estructuras de molde y requisitos de herramientas. Existen servicios de fabricación a medida para satisfacer necesidades específicas de diseño, proporcionando a los fabricantes soluciones de guiado fiables para aplicaciones de producción de precisión.
Especificaciones
| Parámetro | Especificaciones |
|---|---|
| Nombre del producto | Poste guía de hombro |
| Material | Acero para cojines SUJ2 / GCr15 |
| Acabado superficial | Pulido de Precisión y Pulido |
| Dureza | HRC 58-62 |
| Rango de diámetro | Ø10 mm – Ø80 mm |
| Rango de longitud | 50 mm – 500 mm |
| Tipo de hombro | Diseño de hombro integrado |
| Rectitud | ≤0,005 mm/100 mm |
| Tratamiento de superficies | Chrome Duro Opcional |
| Tipo de instalación | Montado en el hombro |
| Pendiente de precisión | Alta Precisión |
| Vida útil | Uso industrial a largo plazo |
| Condiciones de funcionamiento | Producción continua |
| Personalización | OEM y ODM disponibles |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Diseño de posicionamiento seguro del hombro
La sección de hombro integrada proporciona un soporte de montaje fiable, ayudando a mantener la precisión de la instalación y mejorando la estabilidad estructural durante la operación industrial a largo plazo.
Procedimientos de ensamblaje simplificados
Diseñado para una instalación cómoda en conjuntos de troqueles y sistemas de molde, reduciendo la complejidad de la configuración y apoyando la integración y mantenimiento eficientes de equipos.
Soporte Axial Mejorado
La estructura del hombro ayuda a gestionar eficazmente las fuerzas axiales, contribuyendo a una mejor retención de componentes y a un rendimiento fiable en condiciones exigentes.
Rendimiento mecánico constante
Procesos de fabricación cuidadosamente controlados garantizan una calidad uniforme y una funcionalidad repetible, apoyando un funcionamiento fiable en diversas aplicaciones de herramientas y moldes.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
¿Qué es una Guía de Hombros?
Un poste guía de hombro es un componente de guiado de precisión que cuenta con una sección de hombro integrada que proporciona un posicionamiento preciso e instalación segura en conjuntos de moldes y troqueles.
¿Cuáles son las ventajas de una Guía de Hombro?
El diseño de hombro ayuda a mejorar la estabilidad del montaje, mantiene una alineación precisa, soporta cargas axiales y contribuye a un rendimiento de guiado fiable durante la operación.
¿Qué materiales se usan habitualmente para los postes guía de hombro?
Los postes guía de hombro suelen fabricarse con acero de rodamiento de alta calidad como SUJ2 o GCr15, que ofrecen excelente dureza, resistencia al desgaste y durabilidad.
¿Dónde se utilizan los postes guía para los hombros?
Se utilizan ampliamente en matrices de estampación, bases de moldes, matrices progresivas, herramientas para automóviles, maquinaria industrial, moldes de componentes electrónicos y equipos de fabricación de precisión.
¿Se pueden personalizar los postes guía de hombro?
Sí. Se pueden producir diámetros personalizados, longitudes, dimensiones de hombro, tratamientos superficiales, tolerancias y especificaciones de materiales según los planos del cliente y los requisitos de aplicación.
