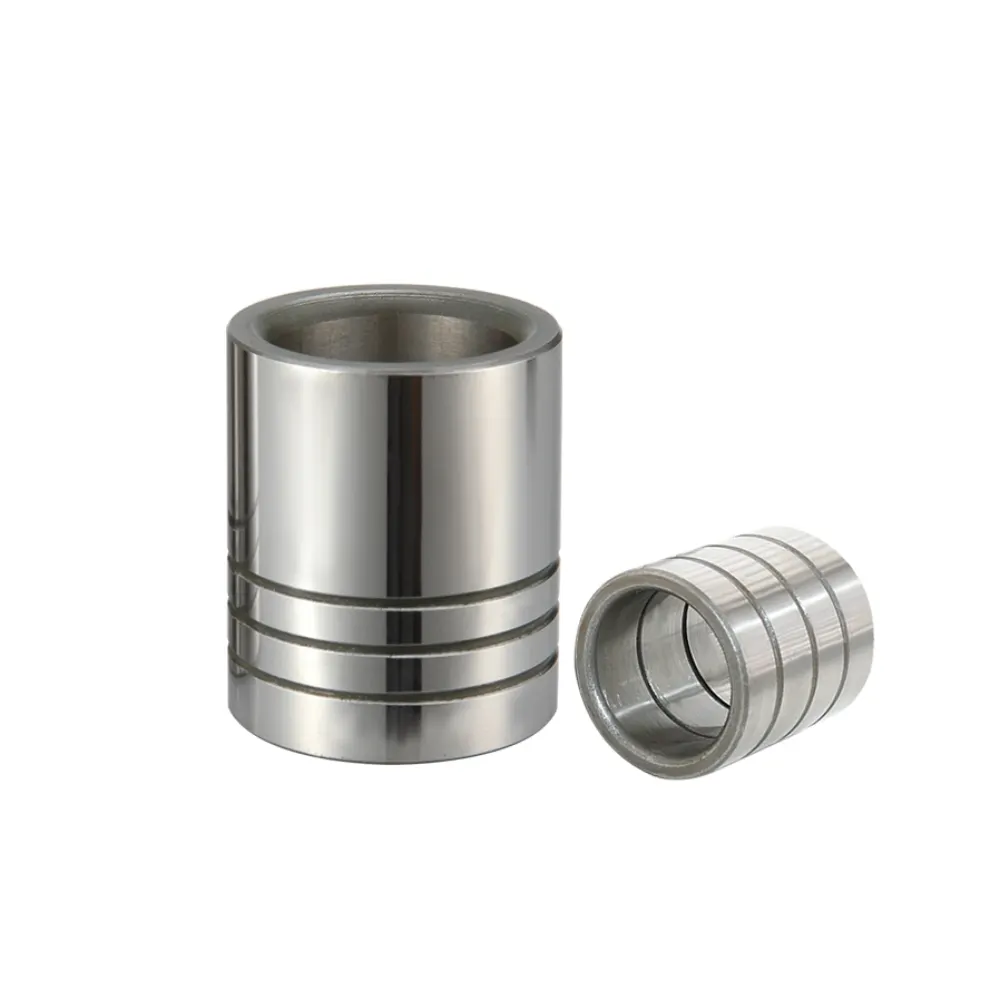

Buje guía sin hombro
El casquillo guía sin hombro es un componente compacto de alineación de moldes diseñado para soportar un movimiento preciso y una guía estable en sistemas de herramientas. Su estructura sin bridas permite una instalación flexible en espacios limitados. Ayuda a mantener un funcionamiento consistente del molde, reduce errores de alineación y funciona de forma fiable en aplicaciones de estampado y moldeo por inyección que requieren alta precisión y eficiencia en el uso del espacio.
- Optimización del espacio: Se adapta a estructuras de molde confinado
- Instalación rápida: Simplifica el proceso de ensamblaje
- Funcionamiento estable: Mantiene un rendimiento constante
- Bajo mantenimiento: Reduce la frecuencia del servicio
Descripción del producto
Introducción
El Bushing Guía sin Hombro es un componente de molde diseñado con precisión diseñado sin estructura de brida para proporcionar una instalación flexible y una alineación precisa en matrices de estampación, moldes de inyección y sistemas industriales de herramientas. Funciona junto con pilares guía para mantener un movimiento lineal estable, asegurando una posición consistente de los componentes del molde durante las operaciones de punzonado y conformado. Su diseño compacto lo hace especialmente adecuado para aplicaciones con espacio de instalación limitado.
Fabricados con acero de cojinete de alta calidad o acero endurecido para herramientas, los casquillos guía sin hombro ofrecen una excelente resistencia al desgaste, alta resistencia mecánica y una larga vida útil. El mecanizado CNC avanzado, el rectificado interno de precisión y los procesos controlados de tratamiento térmico garantizan tolerancias dimensionales ajustadas de hasta ±0,002 mm. La superficie interior finamente pulida reduce la fricción entre los componentes de guia, permitiendo un movimiento suave y estable incluso en condiciones de producción continua y de alta velocidad.
El casquillo guía sin hombro se utiliza ampliamente en sistemas de moldes de precisión en la fabricación de automóviles, la producción electrónica, la fabricación de electrodomésticos, los sistemas progresivos de matriz y la ferretería de precisión. Soporta tanto estructuras de molde estándar como personalizadas, ofreciendo opciones flexibles en diámetro interior, exterior, longitud, ranuras de lubricación y selección de materiales. Esta adaptabilidad garantiza un rendimiento fiable, mayor eficiencia y estabilidad a largo plazo en entornos industriales exigentes donde se requiere un diseño compacto y alta precisión.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Buje guía sin hombro |
| Tipo de estructura | Tipo sin brida / Tipo recto |
| Material | Acero para cojinete / Acero para herramientas endurecido |
| Dureza | HRC 58–62 |
| Tolerancia | ±0,002 mm |
| Diámetro interior | Estándar o personalizado |
| Diámetro exterior | Estándar o personalizado |
| Longitud | Personalizado |
| Acabado superficial | Rectificado de Precisión / Pulido |
| Tipo de lubricación | Canal de aceite opcional |
| Proceso de fabricación | Mecanizado CNC Tratamiento térmico de rectificado |
| Personalización | OEM / ODM disponible |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Diseño de instalaciones compactas
El casquillo guía sin hombro elimina la estructura de brida, facilitando la instalación en espacios reducidos de molde. Ayuda a optimizar la eficiencia del diseño manteniendo una alineación precisa en sistemas de estampado y moldes por inyección.
Alta precisión en la alineación
Garantiza una cooperación precisa con los pilares guía, manteniendo una posición estable de los componentes del molde y reduciendo desviaciones durante ciclos de conformado a alta velocidad y producción continua.
Excelente resistencia al desgaste
Fabricado con materiales de acero endurecido, ofrece una fuerte resistencia a la abrasión y deformación, asegurando durabilidad a largo plazo y un rendimiento estable bajo condiciones de carga industrial elevada.
Rendimiento de guiado suave
El rectificado interno de precisión reduce la fricción entre piezas móviles, permitiendo un movimiento lineal suave y mejorando la estabilidad operativa general en los sistemas de guiado de moldes.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
1. ¿Para qué se utiliza un casquillo guía sin hombro?
Se utiliza en sistemas de molde para proporcionar una alineación precisa y una guía lineal suave sin una estructura de brida.
2. ¿Cuál es la ventaja de un diseño sin hombros?
El diseño sin bridas permite una instalación más sencilla en estructuras compactas de molde con espacio limitado.
3. ¿Qué materiales se utilizan para el casquillo guía sin hombro?
Normalmente está fabricado con acero endurecido, acero para cojines u otras aleaciones industriales resistentes al desgaste.
4. ¿Dónde se aplica habitualmente el casquillo guía sin hombro?
Se utiliza ampliamente en matrices de estampación, moldes de inyección, piezas de automóviles, electrónica y sistemas de herramientas de precisión.
5. ¿Se puede personalizar el casquillo guía sin hombro?
Sí, puede personalizarse en tamaño, tolerancia, material y requisitos de lubricación según las necesidades de la aplicación.
