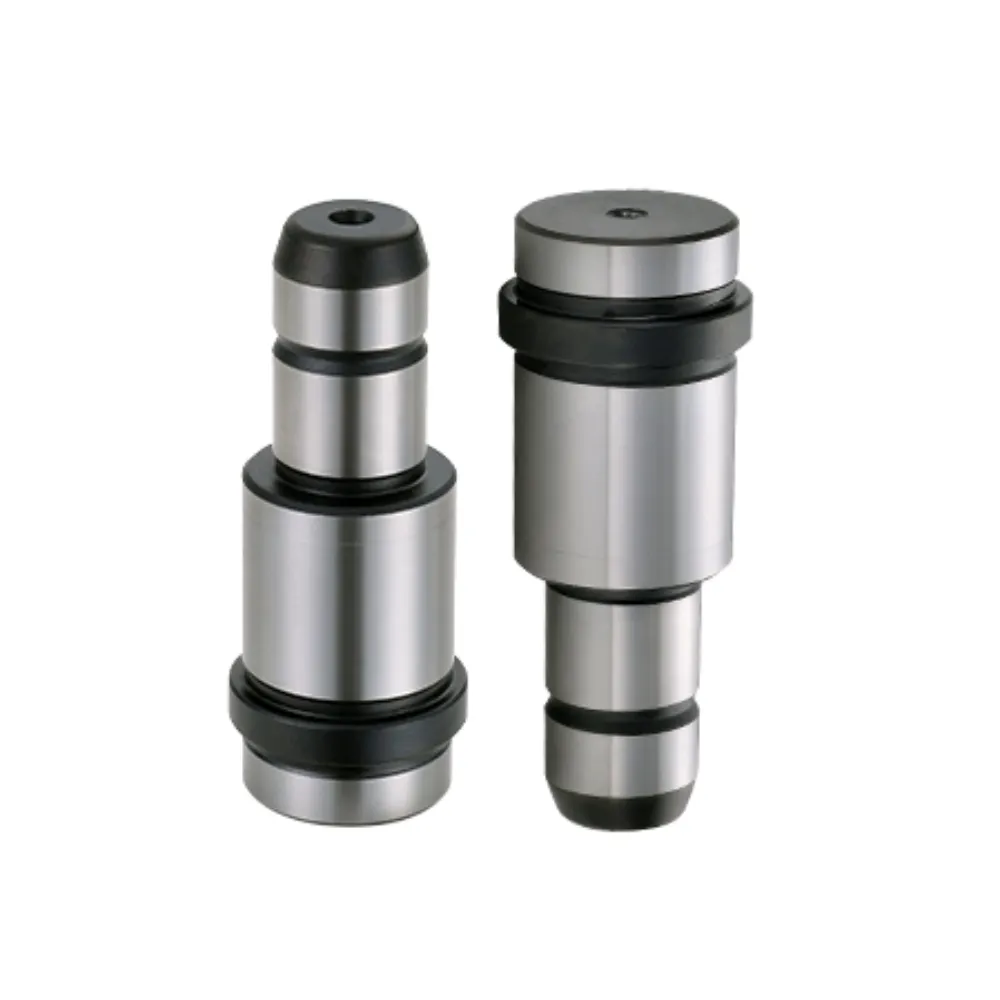

Pequeño pilar guía
El pequeño pilar guía es un componente compacto de alineación de moldes diseñado para sistemas de herramientas de precisión con espacio de instalación limitado. Se utiliza ampliamente en pequeños moldes de inyección y conjuntos de micromoldes para mantener una posición precisa de las piezas móviles. Su tamaño reducido permite una integración flexible en estructuras complejas de moldes sin sacrificar la estabilidad del guiado. Fabricado en acero endurecido, garantiza una resistencia mecánica fiable y un rendimiento constante. La superficie pulida favorece un movimiento suave y una fiabilidad operativa a largo plazo en entornos de fabricación de precisión.
- Capacidad de integración estructural ultra compacta: Encaja perfectamente dentro de los conjuntos de micromoldes
- Control de precisión en posicionamiento con tolerancias finas: Garantiza un rendimiento de alineación extremadamente preciso
- Operación de micromovimiento de baja fricción: Proporciona un movimiento suave en sistemas pequeños
- Rendimiento de fiabilidad constante a largo plazo: Mantiene una función estable bajo ciclos repetidos
Descripción del producto
Introducción
El pequeño pilar guía es un componente de molde diseñado con precisión diseñado para sistemas compactos donde el espacio es limitado pero la precisión de la alineación es crítica. Se utiliza comúnmente en moldes de inyección en miniatura y conjuntos de matriz de precisión para asegurar una posición estable entre placas móviles y fijas del molde. Su diseño compacto le permite encajar eficientemente en pequeñas estructuras de molde, manteniendo un rendimiento de guiado fiable a lo largo de ciclos de producción repetidos.
Fabricado con acero endurecido de alta resistencia con rectificado preciso, el pequeño pilar guía ofrece excelente resistencia al desgaste, rigidez y estabilidad dimensional. Su superficie finamente terminada reduce la fricción entre los componentes acoplados, asegurando un movimiento suave y constante incluso bajo funcionamiento continuo. Esto lo hace adecuado para aplicaciones de alta precisión que requieren fiabilidad a largo plazo y un mantenimiento mínimo.
El pequeño pilar guía puede personalizarse en diámetro, longitud y tolerancia para cumplir con requisitos específicos de diseño del molde. Es compatible con normas internacionales como ISO, DIN y JIS, y también puede producirse según las especificaciones OEM. Ampliamente utilizado en componentes electrónicos, dispositivos médicos y moldes de pequeñas piezas de plástico, proporciona una alineación precisa y un rendimiento fiable en sistemas modernos de fabricación de precisión.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Pequeño pilar guía |
| Tipo | Mini / Compact Guide Post |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD acero |
| Dureza | HRC 58–62 |
| Tratamiento de superficies | Rectificado de precisión / tratamiento térmico |
| Rectitud | ≤ 0,005 mm |
| Redondez | ≤ 0,003 mm |
| Concentricidad | ≤ 0,01 mm |
| Rango de longitud | 30 mm – 300 mm (personalizable) |
| Tolerancia | Dibujo estándar ISO / DIN o OEM |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Diseño de Utilización de Espacios Compactos
La estructura optimizada permite la instalación en un espacio limitado de moldes, soportando funciones de alineación precisas mientras mantiene una integración compacta y eficiente del sistema de herramientas.
Microalineación de Alta Precisión
Garantiza una posición extremadamente precisa entre los componentes del molde, mejorando la consistencia y reduciendo la desviación en aplicaciones de moldeo por inyección en miniatura y de precisión.
Mejora del rendimiento de durabilidad superficial
El tratamiento especial endurecido mejora la dureza superficial, reduciendo el desgaste y manteniendo una función de guiado estable bajo condiciones operativas a microescala continua.
Operación estable a baja carga
Diseñado para moldes de precisión con cargas más ligeras, proporcionando un guiado suave y manteniendo un rendimiento fiable durante ciclos de producción de alta frecuencia.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas más frecuentes
P1: ¿Para qué se usa un pequeño pilar guía?
Se utiliza en moldes compactos y de precisión para asegurar una alineación precisa entre los componentes del molde en espacios limitados.
P2: ¿Qué materiales se utilizan habitualmente?
Normalmente está fabricado con acero endurecido como GCr15, SUJ2 o 100Cr6 por resistencia y resistencia al desgaste.
P3: ¿Se puede personalizar la talla?
Sí, el diámetro, la longitud y la tolerancia pueden personalizarse según los diferentes requisitos de diseño del molde.
P4: ¿Es adecuado para aplicaciones de alta carga?
Está diseñado principalmente para moldes de precisión de carga ligera a media, más que para sistemas industriales de alta resistencia.
P5: ¿Dónde se usa comúnmente?
Se utiliza ampliamente en piezas electrónicas, dispositivos médicos y pequeños moldes de inyección de precisión de plástico.
