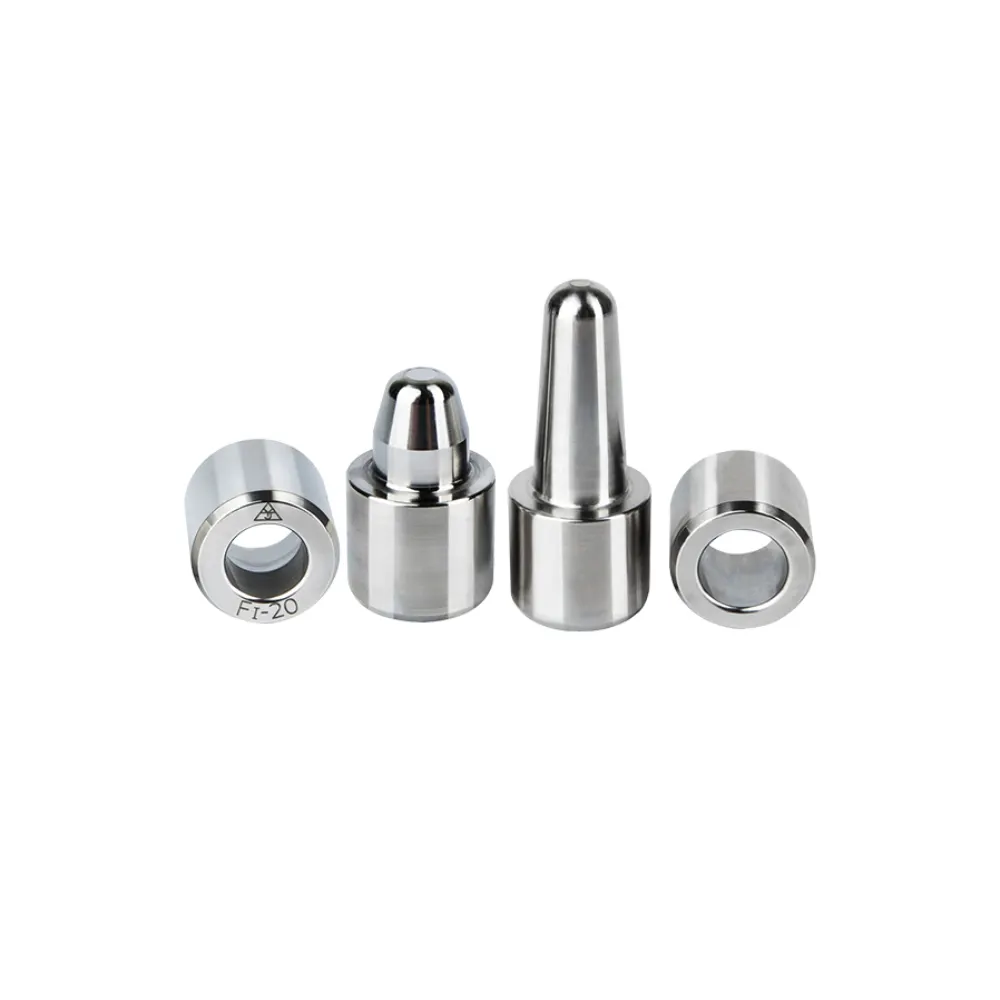

Bujes guía cónicos
El casquillo guía cónico es un componente de molde de precisión diseñado para una alineación estable y un guiado suave en los sistemas de troqueles. Su estructura cónica mejora la precisión del ajuste y reduce la desviación de la configuración. Construido con materiales duraderos, funciona de forma fiable en entornos de producción industrial. Adecuado para diversas aplicaciones de herramientas, ayuda a mantener un funcionamiento consistente, mejorar la eficiencia y apoyar la estabilidad de fabricación a largo plazo.
- Eficiencia de alineación: Acelera el proceso de montaje del molde
- Capacidad de Carga Carga: Maneja la presión de producción continua
- Compromiso fluido: Garantiza un contacto estable entre componentes
- Resistencia al desgaste: Extiende eficazmente la vida útil operativa
Descripción del producto
Introducción
El casquillo guía cónico es un componente de guiado de molde diseñado con precisión diseñado con una estructura cónica para asegurar una alineación precisa entre los pilares guía y los casquillos en matrices de estampación y sistemas de moldes de inyección. Su geometría cónica mejora el rendimiento de autocentrado, reduce la desviación de la instalación y mejora la estabilidad general del posicionamiento del molde durante la operación. Se utiliza ampliamente en aplicaciones industriales de alta precisión donde la alineación consistente es fundamental.
Fabricados con acero endurecido, bronce o materiales compuestos autolubricantes de alta calidad, los casquillos guía cónicos ofrecen excelente resistencia al desgaste, resistencia estructural y larga vida útil. Mediante mecanizado CNC avanzado, rectificado interno y procesos precisos de tratamiento térmico, logra tolerancias dimensionales ajustadas de hasta ±0,002 mm. La superficie de guía lisa garantiza una reducción de la fricción y un movimiento estable, incluso en condiciones de producción de alta velocidad y alta carga.
El casquillo guía cónico se aplica ampliamente en sistemas de moldes para automóviles, fabricación electrónica, sistemas progresivos de matrices, electrodomésticos y producción de hardware de precisión. Es especialmente adecuado para conjuntos de moldes complejos que requieren autoalineación fiable y funcionamiento estable. Existen opciones personalizadas como diámetro interior, diámetro exterior, ángulo de conicidad, longitud, ranuras de lubricación y selección de materiales para satisfacer requisitos específicos de ingeniería. Esta flexibilidad lo convierte en una solución fiable para herramientas OEM, moldes no estándar y sistemas de guiado de alta precisión en diversos sectores industriales.
Especificaciones
| Artículo | Descripción |
|---|---|
| Nombre del producto | Bujes guía cónicos |
| Tipo de forma | Cónico / Cónico |
| Material | Acero endurecido / Bronce / Aleación autolubricante |
| Dureza | HRC 58–62 (tipo acero) |
| Tolerancia | ±0,002 mm |
| Diámetro interior | Personalizado |
| Diámetro exterior | Personalizado |
| Longitud | Personalizado |
| Acabado superficial | Rectificado de Precisión / Pulido |
| Lubricación | Opción de ranura de aceite / Autolubricación |
| Personalización | OEM / ODM disponible |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Diseño autocentrado
La estructura cónica ayuda a corregir automáticamente la alineación durante la instalación, reduciendo errores de posicionamiento y mejorando la eficiencia del ensamblaje en los sistemas de molde y matriz para un funcionamiento más estable.
Alta resistencia estructural
Fabricado con materiales endurecidos de acero o bronce, ofrece una fuerte resistencia a la deformación y mantiene un rendimiento fiable bajo condiciones de trabajo continuas y de alta carga.
Reducción del error de instalación
La geometría cónica simplifica el ajuste entre componentes, minimizando la desviación del conjunto y asegurando una posición precisa en aplicaciones de estampado y moldeo por inyección.
Rendimiento por Servicio Prolongado
El mecanizado de precisión y el tratamiento térmico aumentan la durabilidad, permitiendo que el casquillo guía mantenga un rendimiento estable y extienda la vida útil en entornos industriales exigentes.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
