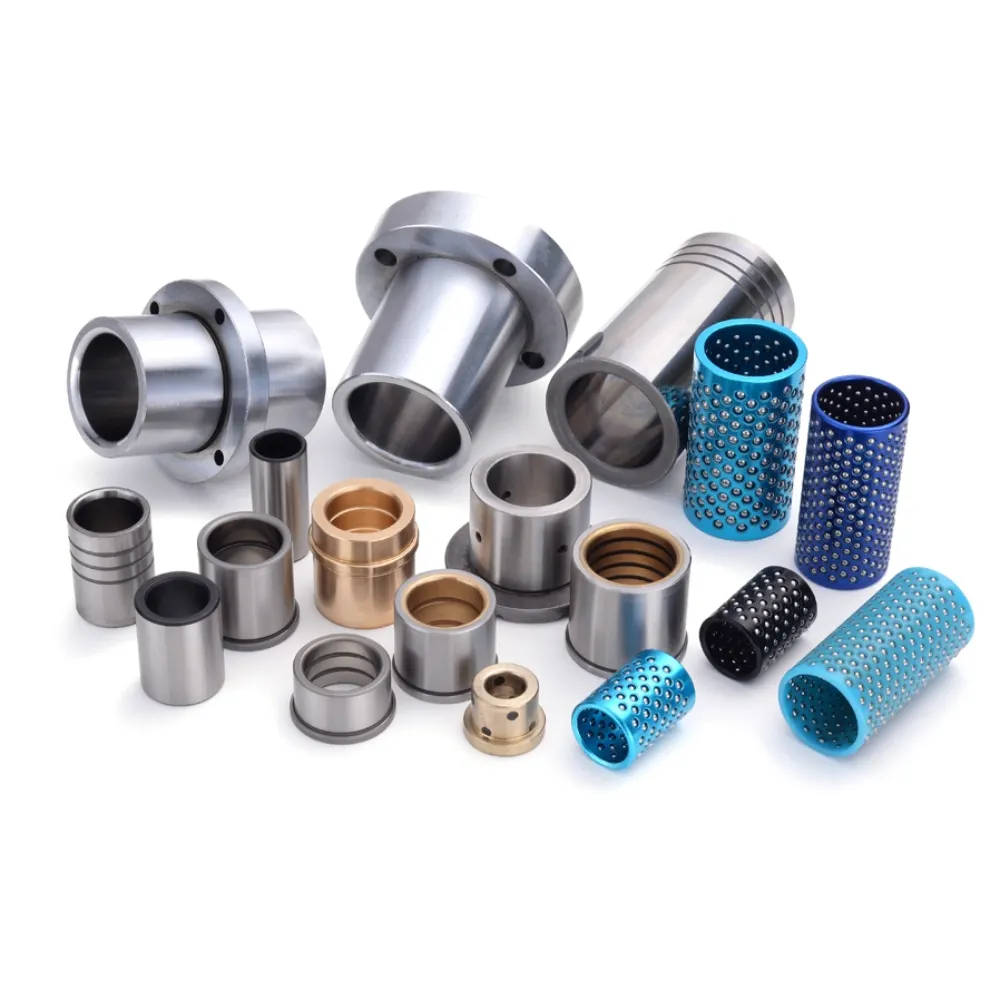

Buje guía interior
El casquillo guía interior es un elemento guía instalado en los conjuntos de molde para apoyar una alineación interna precisa de los componentes móviles. Garantiza un movimiento controlado entre pilares guía y piezas estructurales, ayudando a mantener un funcionamiento constante durante ciclos de producción repetitivos. Con una construcción estable y un mecanizado preciso, contribuye a un rendimiento fiable en el molde y a una mayor consistencia en la fabricación en aplicaciones industriales.
- Reducción optimizada del estrés de contacto: reduce la concentración de presión durante la operación
- Precisión de la Ruta Guía Estable: asegura una alineación consistente del movimiento direccional
- Mayor consistencia de ajuste de componentes: mejora la precisión del ensamblaje repetible
- Resistencia interna reducida a la fricción: soporta ciclos de movimiento mecánico más suaves
Descripción del producto
Introducción
El casquillo guía interior es un componente de precisión utilizado dentro de los sistemas de molde para asegurar una alineación precisa y un movimiento relativo suave entre los pilares guía y las estructuras de molde. Ayuda a mantener un rendimiento de guiado estable durante ciclos repetidos de apertura y cierre, reduciendo la fricción y minimizando la desviación de posicionamiento. Esto contribuye a una mayor precisión del mecanizado y a una calidad de producto consistente en la producción industrial.
El producto se fabrica con materiales de alta calidad como acero para rodamientos, acero aleado o bronce, seguidos de tratamientos térmicos y procesos de rectificado de precisión. Estos procesos garantizan una excelente dureza, una fuerte resistencia al desgaste y una precisión dimensional estable incluso bajo condiciones continuas de alta carga y alta velocidad. La superficie interior está finamente rematada para proporcionar un contacto deslizante suave y una larga vida útil en entornos exigentes.
El casquillo guía interior se utiliza ampliamente en moldes de inyección, matrices de estampación, moldes de fundición a presión, matrices progresivas y sistemas de maquinaria de precisión. También se aplica en equipos de automatización y conjuntos de herramientas industriales. Compatible con normas internacionales como MISUMI, HASCO, DME, DIN e ISO, puede personalizarse según planos o requisitos especiales. Con un rendimiento fiable y una precisión estable en el guiado, es un componente esencial para mejorar la eficiencia del molde y reducir los costes de mantenimiento.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Buje guía interior |
| Material | SUJ2, GCr15, SKD11, Bronce |
| Dureza | HRC 58–62 |
| Tratamiento de superficies | Rectificado de precisión / Recubrimiento antióxido |
| Tipo de estructura | Tipo interior / Tipo recto / Tipo con brida |
| Tolerancia | Estándar de mecanizado de alta precisión |
| Lubricación | Opción de ranura de aceite / Autolubricación |
| Rango de tamaño | Tamaños estándar y personalizados disponibles |
| Vida útil | Durabilidad de ciclo largo bajo alta carga |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Control Interno Mejorado de la Alineación
Proporciona soporte de posicionamiento preciso dentro de los conjuntos de moldes, asegurando una coordinación estable entre componentes y reduciendo desviaciones internas durante ciclos mecánicos repetidos.
Mejora de la estabilidad del ajuste estructural
Mecanizado con tolerancias estrictas para mantener un ajuste de contacto consistente, minimizando la flojidad y mejorando la fiabilidad general del ensamblaje en sistemas de molde complejos.
Reducción de la acumulación de desgaste interno
La geometría optimizada del contacto disminuye la abrasión localizada dentro de las zonas de guía, ayudando a prolongar la vida útil bajo condiciones de operación continua.
Balance fiable de distribución de carga
La distribución uniforme de la fuerza entre superficies internas mejora la resistencia a tensiones desiguales, apoyando un funcionamiento estable bajo cargas de producción variables.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas más frecuentes
1. ¿Para qué se utiliza un casquillo guía interior?
Se utiliza dentro de sistemas de molde para guiar y alinear componentes móviles, asegurando una posición interna precisa durante la operación.
2. ¿Qué materiales se utilizan habitualmente?
Los materiales comunes incluyen acero para rodamientos, acero aleado y bronce, seleccionados por durabilidad, dureza y resistencia al desgaste.
3. ¿Puede utilizarse en entornos de producción de alta velocidad?
Sí, está diseñado para un rendimiento estable bajo condiciones de fabricación continua de alta velocidad y alto ciclo.
4. ¿Es compatible con sistemas estándar de molde?
Sí, soporta bases de moldes estándar MISUMI, HASCO, DME, DIN y ISO.
5. ¿Ofrecéis opciones de personalización?
Sí, ofrecemos servicios OEM que incluyen tamaños personalizados, planos y requisitos de materiales.
