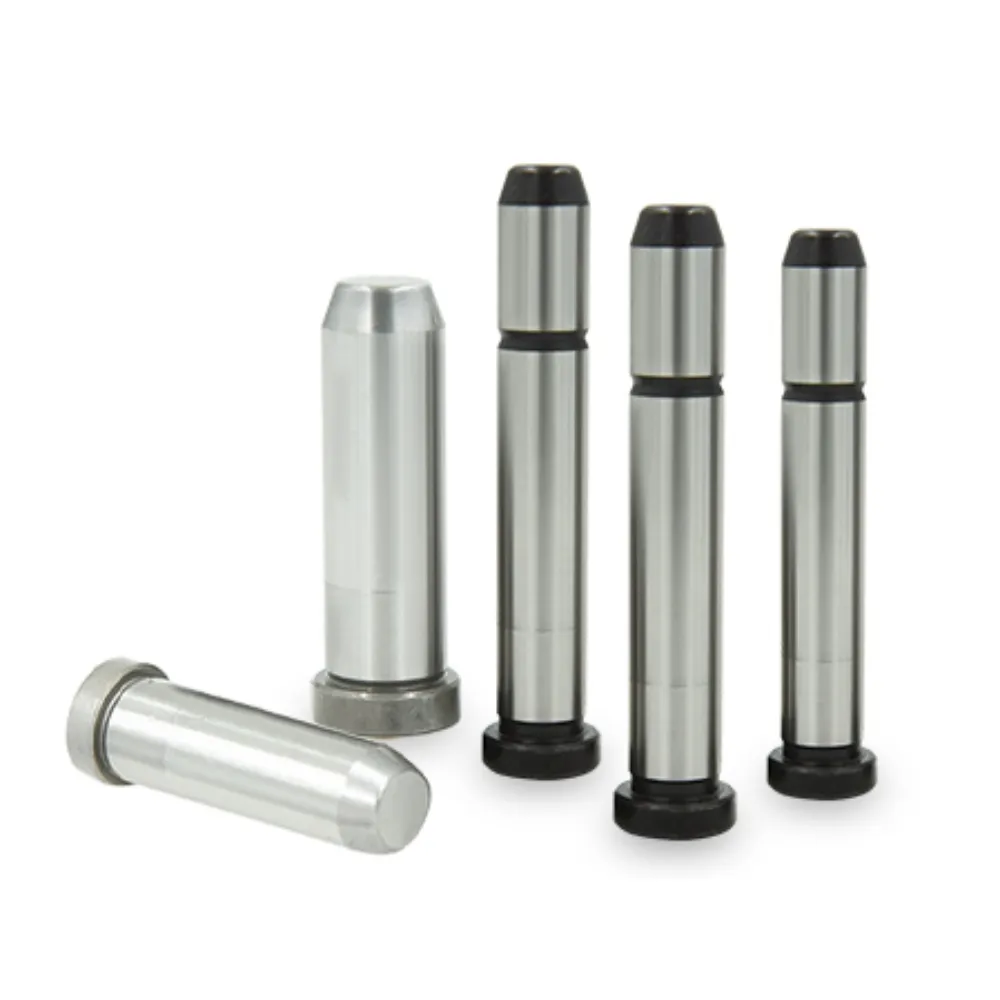

Pilar guía inclinado para moldear
El Pilar Guía Inclinado para Moldes está diseñado para proporcionar una guía direccional controlada para movimientos inclinados y laterales en sistemas de molde. Garantiza que los componentes deslizantes sigan trayectorias de movimiento precisas durante la operación, facilitando una coordinación fluida entre las piezas del molde. La estructura ayuda a mantener un comportamiento mecánico consistente y un rendimiento estable a lo largo de ciclos repetidos. Con una construcción duradera y capacidad de guiado preciso, es adecuado para aplicaciones que requieren control fiable del movimiento angular, consistencia operativa y estabilidad a largo plazo del sistema de molde.
- Guiado fiable de movimiento en ángulo: asegura un desplazamiento direccional controlado
- Mejora de la precisión en el acoplamiento de componentes: mejora la precisión del ajuste
- Menor esfuerzo de contacto mecánico: reduce el desgaste superficial
- Rendimiento estable en múltiples ciclos: soporta estabilidad de funcionamiento continuo
Descripción del producto
Introducción
El Pilar Guía Inclinado para Moldes es un componente especializado diseñado para guiar y controlar el movimiento inclinado dentro de sistemas complejos de moldes. Se utiliza comúnmente en mecanismos de tirado de núcleo lateral y estructuras de moldes deslizantes donde se requiere movimiento direccional. Al proporcionar una guía angular precisa, ayuda a que los componentes del molde se desplacen por trayectorias predeterminadas, asegurando un funcionamiento fluido y una posición precisa durante todo el ciclo de moldeado.
El producto se fabrica con acero de rodamiento de alta calidad, acero aleado o acero para herramientas endurecido y procesado mediante tratamiento térmico avanzado y rectificado de precisión. Estos procesos de fabricación proporcionan una excelente dureza, una fuerte resistencia al desgaste y una precisión dimensional estable. La superficie inclinada mecanizada con precisión permite una interacción suave con los componentes deslizantes correspondientes, reduciendo la fricción y asegurando un control fiable del movimiento bajo condiciones de producción continua.
El pilar guía inclinado para moldes se utiliza ampliamente en moldes de inyección, moldes de componentes automotrices, carcasas de productos electrónicos, moldes para electrodomésticos, moldes de embalaje y sistemas de herramientas industriales. Es especialmente adecuado para aplicaciones que requieren movimiento lateral y guía mecánica coordinada. Compatible con normas internacionales como MISUMI, HASCO, DME, DIN e ISO, también puede fabricarse según planos personalizados y especificaciones técnicas. Con su capacidad para mejorar la precisión del movimiento, reducir el desgaste operativo y mantener un rendimiento estable a largo plazo, Pilar Guía Inclinado para Moldes ofrece una solución eficiente para diseños modernos de moldes que requieren un control angular preciso del movimiento y una funcionalidad fiable de tirón lateral del núcleo.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Pilar guía inclinado para moldear |
| Material | SUJ2, GCr15, SKD11, acero aleado |
| Dureza | HRC 58–62 |
| Tipo de estructura | Tipo de guía inclinada / angular |
| Acabado superficial | Terreno de Precisión |
| Tipo de función | Guía de Acción Lateral |
| Tolerancia | Estándar de Alta Precisión |
| Rango de tamaño | Tamaños estándar y personalizados |
| Vida útil | Uso industrial de ciclo prolongado |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Control de movimiento inclinado preciso
Garantiza una guía precisa a lo largo de trayectorias anguladas, manteniendo una dirección de movimiento consistente para los mecanismos de núcleo lateral en estructuras de molde complejas durante operaciones repetidas.
Estabilidad mejorada del núcleo lateral
Proporciona soporte fiable para componentes deslizantes, reduciendo las vibraciones y mejorando la estabilidad durante los ciclos de apertura y cierre del molde en producción.
Reducción del impacto de contacto por fricción
Las superficies rectificadas de precisión minimizan la resistencia entre piezas móviles, asegurando un movimiento más suave y reduciendo el desgaste en entornos de operación continua a largo plazo.
Mejora de la eficiencia de la coordinación estructural
Apoya el movimiento sincronizado entre componentes del molde, mejorando la coordinación operativa general y la eficiencia en sistemas de moldes de acción múltiple.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
1. ¿Para qué se utiliza un pilar guía inclinado al molde?
Se utiliza en sistemas de moldes para guiar movimientos inclinados o angulados, especialmente en mecanismos de tirón y deslizamiento laterales.
2. ¿Cuál es su función principal?
Su función principal es asegurar un control direccional preciso de los componentes del molde en movimiento a lo largo de un trayecto inclinado.
3. ¿Dónde se aplica comúnmente?
Se utiliza ampliamente en moldes de inyección, moldes de piezas para automóviles, carcasas electrónicas y sistemas de herramientas industriales.
4. ¿Qué materiales se utilizan en la producción?
Normalmente está fabricado con acero para cojines o acero aleado con tratamiento térmico y rectificado de precisión para mayor resistencia y durabilidad.
5. ¿Se puede personalizar?
Sí, la personalización OEM está disponible, incluyendo diseño de ángulos, tamaño, tolerancia y material según los requisitos del cliente.
