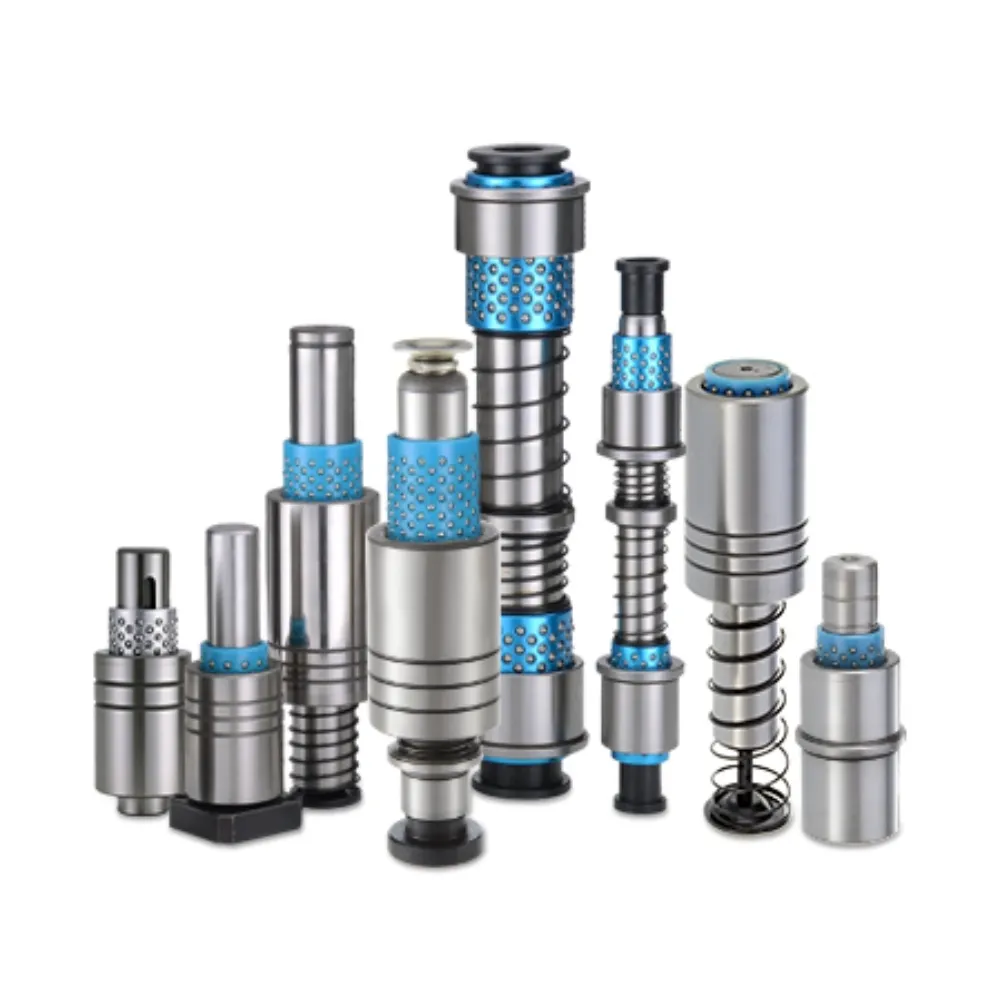

Pilar guía de bola para placa de decapante
- Sistema de estabilidad de rodamiento de precisión: Garantiza una precisión constante en el movimiento guiado
- Reducción del esfuerzo de contacto mecánico: Minimiza el desgaste superficial durante los ciclos de funcionamiento
- Rendimiento en bicicletas de alta velocidad: Soporta operaciones de eyección de moho más rápidas
- Control de la Distribución Uniforme de Fuerzas: Mejora la estabilidad del equilibrio estructural general
Descripción del producto
Introducción
El pilar guía de bola de la placa decapante es un componente de molde de precisión diseñado para soportar un movimiento suave y controlado de las placas decapadoras en sistemas de moldeo por inyección. Utiliza una estructura de guiado de rodamientos de bolas que reduce significativamente la fricción entre las piezas móviles, asegurando un funcionamiento estable y eficiente durante los repetidos ciclos de apertura y expulsión del molde. Esto lo hace especialmente adecuado para entornos de producción automatizados de alta velocidad donde se requiere precisión y consistencia.
Fabricado en acero endurecido de alta resistencia, el pilar guía de bola de placa decapante ofrece excelente resistencia al desgaste, rigidez y estabilidad dimensional. Su sistema de jaula de bolas diseñado con precisión permite el contacto rodante en lugar de deslizarse, minimizando daños superficiales y mejorando la eficiencia general del guiado. La estructura optimizada ayuda a reducir la resistencia de funcionamiento y mejora el rendimiento de los mecanismos de eyección y desmontador bajo condiciones de carga continua.
El pilar guía de bola de la placa decapante puede personalizarse en tamaño, longitud y tolerancia para cumplir con diferentes requisitos de diseño de moldes. Es compatible con normas internacionales como ISO, DIN y JIS, y también puede producirse según los planos OEM. Ampliamente utilizado en moldes de inyección de plástico, fabricación de piezas para automóviles y sistemas de herramientas industriales de precisión, proporciona un guiado fiable y una larga vida útil en entornos de producción exigentes.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Pilar guía de bola para placa de decapante |
| Tipo | Pilar guía para rodamientos de bolas |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD acero |
| Dureza | HRC 58–62 |
| Estructura | Jaula de bolas / guía lineal |
| Tratamiento de superficies | Rectificado de precisión / tratamiento térmico |
| Rectitud | ≤ 0,005 mm |
| Redondez | ≤ 0,003 mm |
| Concentricidad | ≤ 0,01 mm |
| Rango de longitud | 100 mm – 800 mm (personalizable) |
| Tolerancia | Dibujo estándar ISO / DIN o OEM |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Movimiento de rodado de ultra baja fricción
La estructura de rodamientos de bolas permite el contacto por rodamiento en lugar de deslizamiento, reduciendo significativamente la resistencia y asegurando un movimiento más suave de la placa decapante durante operaciones de molde a alta velocidad.
Eficiencia mejorada del sistema de eyección
Mejora la velocidad de desmontaje y expulsión al minimizar la resistencia mecánica, permitiendo tiempos de ciclo más rápidos y una producción de moldes más eficiente en sistemas de fabricación automatizados.
Mejora del equilibrio de distribución de carga
Los elementos rodantes distribuyen la fuerza de manera uniforme entre superficies de contacto, reduciendo el esfuerzo localizado y aumentando la estabilidad de la placa decapante que guía bajo cargas operativas repetidas.
Vida útil prolongada del molde
La reducción de la fricción y el desgaste disminuyen significativamente los daños superficiales, ayudando a prolongar la vida útil total de los componentes que guían el molde en entornos de producción continua.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
P1: ¿Para qué se utiliza un pilar guía de bola con placa decaptable?
Se utiliza en moldes de inyección para guiar placas de decapador y expulsor con baja fricción y movimiento de alta precisión.
P2: ¿Cuál es la ventaja del diseño del rodamiento de bolas?
La estructura del rodamiento de bolas reduce la fricción de deslizamiento, permitiendo un movimiento más suave y mejorando la eficiencia y vida útil del molde.
P3: ¿Qué materiales se usan habitualmente?
Normalmente está fabricado con acero endurecido como GCr15, SUJ2 o 100Cr6 para su alta resistencia y durabilidad.
P4: ¿Se puede personalizar?
Sí, el tamaño, la longitud, la tolerancia y la estructura pueden personalizarse según los requisitos específicos de diseño del molde.
P5: ¿Dónde se utiliza principalmente?
Se utiliza ampliamente en moldes de inyección de plástico, producción de piezas automotrices y sistemas de moldeo industrial de alta precisión.
