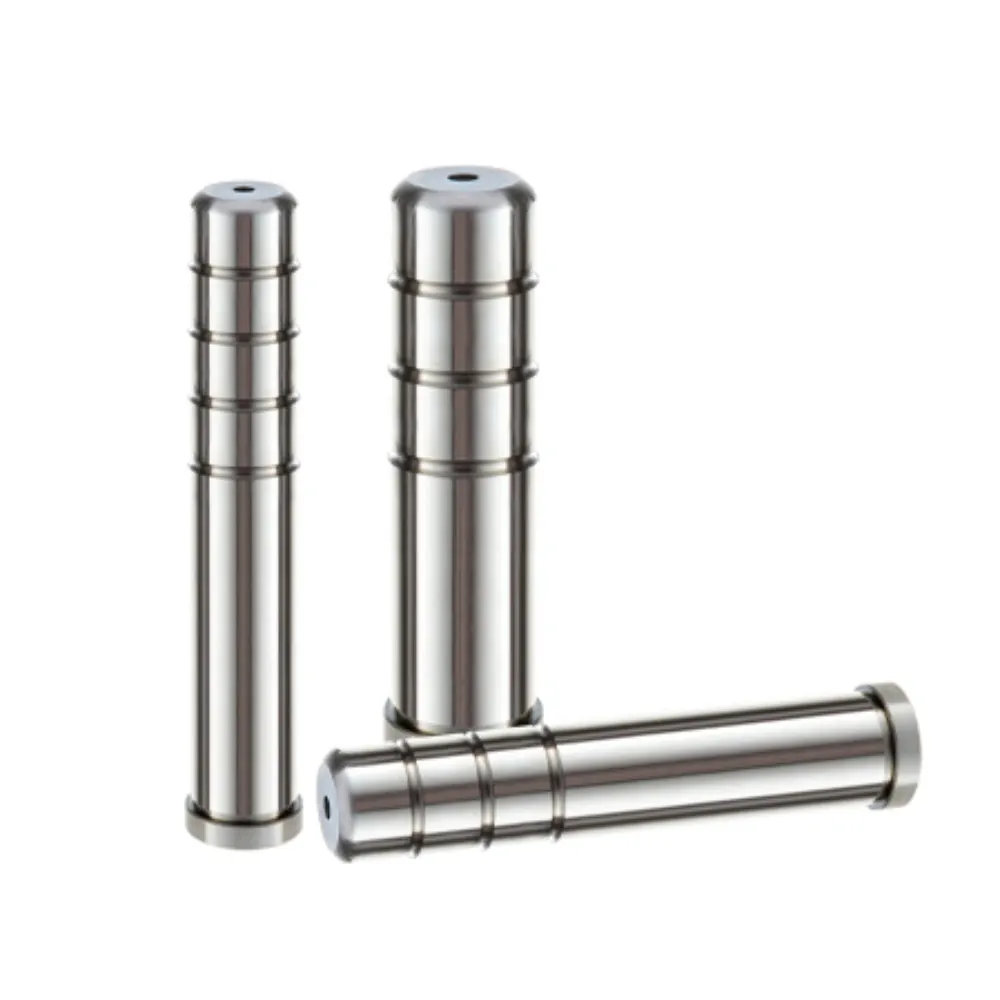

Pilar guía para el parado de molde
El pilar guía de parada de molde es un componente funcional utilizado para regular y restringir el movimiento dentro de los sistemas de moldeo por inyección. Garantiza que las placas de molde funcionen dentro de un rango definido, ayudando a evitar un desplazamiento excesivo y manteniendo una coordinación mecánica estable. Construido con acero tratado térmicamente, proporciona una resistencia estructural fiable y un rendimiento constante. Su superficie mecanizada con precisión permite una interacción suave con piezas acopladas, mejorando la estabilidad operativa y asegurando un funcionamiento fiable en entornos de producción industrial continua que requieren precisión controlada del movimiento.
- Diseño preciso de restricciones de rango de movimiento: Previene eficazmente el movimiento excesivo del moho
- Mejora de la capacidad de absorción de la fuerza de impacto: Reduce los daños por descargas mecánicas repentinas
- Consistencia estable en el posicionamiento mecánico: Mantiene una alineación precisa durante los ciclos
- Mejora del rendimiento de durabilidad operativa: Extiende la vida útil bajo uso intensivo
Descripción del producto
Introducción
El pilar guía de parada de molde es un componente de precisión utilizado en sistemas de moldeo por inyección para controlar y limitar el recorrido de movimiento de las placas del molde. Garantiza una posición precisa durante la apertura y cierre del molde, evitando sobreviajes e interferencias mecánicas entre componentes. Esta función mejora la seguridad operativa y mantiene un rendimiento consistente en aplicaciones de herramientas de precisión donde el movimiento controlado es esencial.
Fabricado con acero aleado endurecido con rectificado preciso, el pilar guía de tope de molde ofrece excelente resistencia, resistencia al desgaste y precisión dimensional. Su acabado superficial liso reduce la fricción durante el contacto con las piezas acopladas, ayudando a minimizar el desgaste mecánico y a prolongar la vida útil del sistema de molde. La estructura estable garantiza un funcionamiento fiable incluso bajo ciclos de producción repetidos y de alta carga.
El pilar guía del tope del molde puede personalizarse en diámetro, longitud y tolerancia según los requisitos específicos de diseño del molde. Es compatible con normas internacionales como ISO, DIN y JIS, y también puede producirse basándose en planos OEM. Ampliamente utilizado en moldes automotrices, sistemas de inyección de plástico de precisión y equipos de herramientas industriales, proporciona un control fiable de la carrera y estabilidad a largo plazo en entornos de fabricación modernos.
Especificaciones
| Punto | Descripción |
|---|---|
| Nombre del producto | Pilar guía para el parado de molde |
| Tipo | Guía de límites / paradas |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD acero |
| Dureza | HRC 58–62 |
| Tratamiento de superficies | Rectificado de precisión / tratamiento térmico |
| Rectitud | ≤ 0,005 mm |
| Redondez | ≤ 0,003 mm |
| Concentricidad | ≤ 0,01 mm |
| Rango de longitud | 100 mm – 800 mm (personalizable) |
| Tolerancia | Dibujo estándar ISO / DIN o OEM |
Tres aspectos clave de personalización, adaptados a tus necesidades
Adaptar diferentes métodos de personalización para cumplir con distintos requisitos.
Fabricación de precisión, calidad excelente
Control preciso de limitación de carrera
Garantiza una restricción precisa del rango de movimiento del molde, evitando el exceso de desplazamiento y manteniendo un funcionamiento mecánico seguro durante ciclos repetidos de moldeo por inyección.
Protección Mecánica Mejorada
Reduce el riesgo de colisión de componentes al controlar los límites de movimiento, mejorar la seguridad general contra el moho y proteger las estructuras internas de las herramientas frente a daños.
Mejora del balance de carga estructural
Distribuye la fuerza operativa de manera uniforme entre las áreas de contacto, reduciendo la concentración de esfuerzos y mejorando la estabilidad durante condiciones de trabajo con moldes a alta presión.
Vida útil prolongada del molde
Minimiza el desgaste mediante un control preciso del movimiento, reduciendo el impacto mecánico y aumentando significativamente la durabilidad de los sistemas de molde en uso prolongado en producción.
Servicio refinado, tiempo de entrega reducido
Desde la revisión de diseño hasta la entrega, ofrecemos un seguimiento personalizado y dedicado durante todo el proceso.
Consulta → proporcionar planos → revisión de diseño y presupuestos → procesamiento de pedidos → inspección de calidad → entrega puntual → seguimiento posventa
Nuestras ventajas
Respaldados por más de 25 años de experiencia en ingeniería, nuestro equipo ofrece servicios integrales —desde el diseño personalizado de moldes y mecanizado de precisión hasta la producción a gran escala— apoyados por un sólido sistema de aseguramiento de calidad y un servicio al cliente proactivo. Certificados bajo ISO9001, ISO14001 e IATF 16949, nos esforzamos continuamente por la excelencia en calidad, innovación y satisfacción del cliente.
Más de 100.000 unidades en stock, con envío en 2 horas para productos estándar.
Implementar un sistema de inspección en tres etapas: revisión inicial de materiales, inspección en proceso e inspección final.
Gran inventario y entrega rápida, garantizando la entrega puntual con inspección del producto al 100%.
Rango de aplicación
La opción preferida en diversas industrias.
Preguntas frecuentes
P1: ¿Para qué se usa un pilar guía para parar el molde?
Se utiliza para limitar y controlar el rango de movimiento de los componentes del molde, asegurando un funcionamiento seguro y preciso.
P2: ¿Qué materiales se utilizan habitualmente?
Normalmente está fabricado con acero endurecido como GCr15, SUJ2 o 100Cr6 para mayor resistencia y durabilidad.
P3: ¿Se puede personalizar?
Sí, el diámetro, la longitud y la tolerancia pueden personalizarse según los diferentes requisitos de diseño del molde.
P4: ¿Es adecuado para aplicaciones de alta carga?
Sí, está diseñado para soportar altas presiones y ciclos repetidos en sistemas industriales de moldeo por inyección.
P5: ¿Dónde se usa comúnmente?
Se utiliza ampliamente en moldes automotrices, moldes de inyección de precisión y sistemas industriales de herramientas que requieren control de carrera.
